設備安裝分為：設備用的水、電、氣和設備搬運的安裝。

淨化車間建設和裝修按等級分為：百級、千級、萬級、十萬級等級别要求，一般是根據企業生産和(★hé)加工的産品國家和行業規定的标準。

潔淨度等級

設計規劃

●動線規劃要點：要檢討分析人車路徑 、配管系統、排氣管道、原料搬運和作業的流程

等，盡量縮短動線，并避免交叉，以防止交叉污染。作業者、化學藥品、材料等動線勿

集中；無塵車間四周，宜設緩沖區；制造裝置的出入，不要(yà≈o)對作業産生大影響。

●有些空氣淨化系統的空氣，如經處理仍不能避±免交叉污染時，則不能循環使用：固體

物料的粉碎、稱重、配料、混合、制料、壓片、包衣、灌裝等工序；用有機溶媒精制​(zhì)的

原料藥精制、幹燥工序；放射性藥品生産區；病原體操作區；工藝過程中産生(shē★ng)大量有害

物質、揮發性氣體的生産工序；固體口服制劑的顆料；

風淋室

風淋室是現代工業潔淨廠房中必不可少的潔淨配套設備，它能>(néng)去除人和物表面的塵埃，

同時又對風淋室兩側的潔淨區和非潔淨區(qūλ)起到了緩沖與隔離的作用。該設備廣泛應用于

食品、醫藥、生物工程及精密電子等領域。風淋室分為“普通(λtōng)型和聯鎖型”兩類：普通

型采用手動啓動吹淋的控制方式，個别操作者會選擇“不經過吹淋就離開”的(πde)逃避方式

這使得潔淨區的空氣潔淨度難以保證。甚至可能會(huì☆)影響到産品質量。 潔淨室內，在動

态情況下，細菌及塵埃的最大發生源是操作者，當操作(z₽uò)者進入潔淨室之前，必須用潔淨

空氣吹淋其衣服表面附著的塵埃顆粒。

高效送風口

本産品為萬級，十萬級亂流潔淨室新建，改建工程淨化空調系統終端送風裝置。可廣泛

應用與電子工業，精密機械，冶金，化工(gōng€)等工業及醫療，制藥，食品等部門的淨化₩空調

系統。本裝置主要由靜壓箱，高效過濾器，鋁合金擴散闆，标準法蘭接口等組成，造型

美觀，結構簡單，使用可靠。 本送風口為下裝式，具有在潔淨室內安裝和<(hé)更換過濾器

方便的優點，高效過濾器采用機械壓緊或液槽密封裝置，确保風口安裝無洩露，密封可

靠，淨化效果好。

傳遞窗

傳遞窗主要适用于潔淨區與非潔淨區之間，或潔淨室與潔淨室之間的小貨物傳遞，可φ有

的效減少潔淨室門的開啓次數，把潔淨區的污染減少(shǎo♣)的最低程度。根據使用要求，傳遞

窗箱體表面可噴塑，內膽可用不鏽鋼，外表美傳遞窗觀。傳遞窗(®chuāng)的兩扇門采用電控連鎖

或機械連鎖裝置，可有效的防止低潔淨等級區內的灰塵帶入高(gāo♣)潔淨區內，是淨化車間必

備佳品。

潔淨工作台

無塵車間內的潔淨工作台可根據産品要求或其他用途的(≠de)要求，在操作台上保持高潔淨度

的局部淨化。潔淨工作台可以在操作台的局部空間(jiā™n)形成無菌、無塵的局部淨化，其主要

組成部件有預過濾器、高效過濾器、風機機(≈jī)組、外殼、靜壓箱、台面和配套的電器元器

件等。無塵車間的潔淨工作台的構造要求：台面，采用木質塑料貼面貼于層壓φ闆上做成

台面，或采用不鏽鋼做台面；箱體，用熱紮薄鋼闆與骨架氣焊易變形，可采用冷(©lěng)軋薄闆

折邊搭接，大電流電焊，內表面需粘貼消聲材料，最大尺寸應以通過一般房門為宜¶；箱

體密封，所有縫隙均采用密封膠密封；操作區截面應盡可能(néng☆)與空氣過濾器送風截面相同

，盡量減少盲區；風機、電機，選用高(‍gāo)壓低噪的小型風機，風機與箱體的連接采用軟連

接，電機及風機均應采取減振措施；燈罩，日光燈要盡量設置在燈罩內¥，燈罩內要通過

潔淨氣流；預過濾器，須設置預過濾器，容量要大，在使用風量下，初阻力宜小于50Pa

；高效過濾器，盡量采用大面積的過濾器，減少空氣過濾器♣的數量，過濾器與框之間的

密封應采用封導結合的雙環密封系統。

FFU風機過濾單元

FFU為英文縮寫，全稱為 Fan Filter Units, 中文意思為“風機濾器單元（ 機組）”，

也稱空氣過濾單元。風機從FFU頂部将空氣吸入并經初、高γ效過濾器過濾，它為不同尺

寸大小，不同潔淨度等級的潔淨室、微環境提供高質量的潔淨空氣。各淨化工←程企業的

FFU執行标準略有不同，業內通行的指标為：過濾後的λ(de)潔淨空氣在整個出風面以

0.45M/S±20%的風速勻速送出，但穩定性差距很大。經過實地檢測☆，國際品牌普遍難以

适應“中國環境因素”，質量雖然普遍高于國産公司，但1年後←的穩定性測試普遍不理

想；而大部分國內低端品牌的工程質量也較差強人意。淨化工程行業(yè₽)開始注重産品質量

與穩定性的雙向驗收标準，并逐步以實地檢測數據（之前多依靠行業報₽告）更真實的體

現工程性價比.

層流罩一種可提供局部高清潔環境的空氣淨化設備。它主要有箱體，風機，初效空(kōnλg)氣過

濾器，高效空氣過濾器。阻尼層，燈具等組成，箱體噴塑或采用不鏽鋼材料。該®産品即

可以懸挂，又可地面支撐，結構緊湊，使用方便。可以單個使用，₩也可多個聯接組成帶

狀潔淨區域。

層流罩

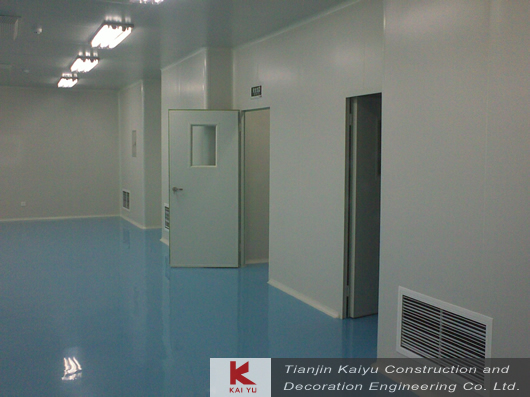

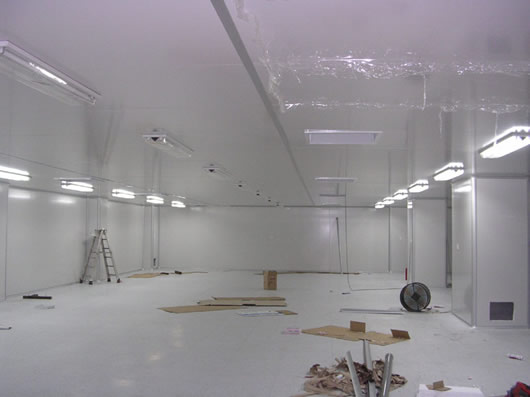

4車間材料隔熱夾心闆隔熱夾心闆是通過先進的自動成型機将彩色鋼闆₽壓型後用高強度

粘接劑把內外兩層鋼闆（也可以用鋁闆，不鏽鋼或裝飾闆）與自熄型聚苯乙烯泡沫闆（

也可用其他防火材料）加壓加熱複合而成的新興建築闆材。隔熱夾心☆闆外型美觀，色澤

鮮豔多樣，輕質高強，施工迅速方便，以闆塊拼裝，不用大型起吊設備，無濕作業(yè¥)。集

承重，保溫，防火，裝飾于一體，不用二次裝飾，可廣泛用于大跨度結構屋面 ，牆體，

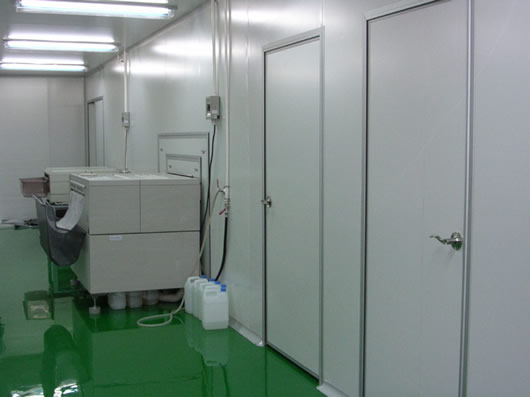

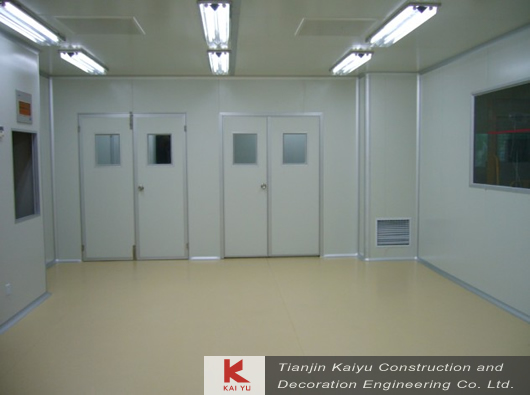

保溫隔熱廠房或保溫防火廠，淨化廠房，冷庫，冷藏車，π集裝箱房潔淨密閉門潔淨密閉

門分鋁合金門和彩鋼闆門兩中。門扇輕α，鋼性好，密閉性能佳，産品整體性能好，表面

平整，光滑，耐腐，不易積塵，外型美觀高雅，啓閉靈活，經久耐用 ，具有隔音保溫，

防火等優點。具體規格可以根據用戶的要求設計。

潔淨密閉窗潔淨密閉窗可根據用戶的設計要求，采用✘R60或R44系列型材，制作成圓弧邊

框或三角邊框。

潔淨密閉燈

潔淨密閉燈分為普通型和應急型兩種。通常采用雙管形式。其中應急型☆在正常情況下也

可以當普通型使用，在廠房突然斷電的(§de)情況下，其可保持繼續照明 ， 并且不需要↕單獨

供電系統。在用材上，潔淨密閉等有不鏽鋼和烤漆型兩γ種，面罩有透明和不透明之分。

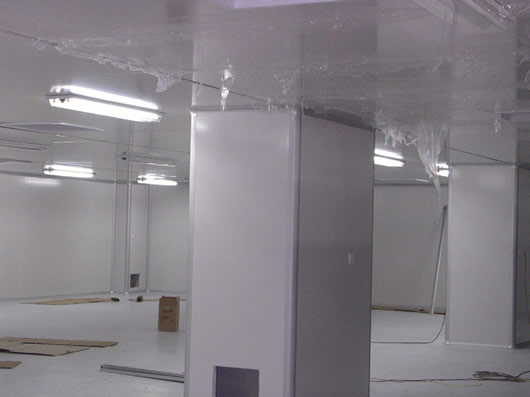

5結構包柱結構包柱适用于潔淨區內有水泥結構柱或鋼結構柱的情況，經彩鋼闆安裝處理

後，使車間即美觀漂亮，又符合GMP要求。

6配電箱（櫃）潔淨區內的配電箱(櫃)根據要求不同，可采用(yβòng)明裝或暗裝方式安裝。其暗

裝結構形式類似于通風柱井或結構包柱。

進出線選用：配電箱的進出線選用低壓電纜，電纜的選擇應符合技術要¥(yào)求。例如30kVA、

50kVA變壓器的配電箱的進線使用VV22-35×4電纜，分路出線使用同規格的(de€)VLV22-5×4電

纜；80kVA、100kVA變壓器的配電箱的進線分别使用VV22-50×4、VV22-70×4電纜，分(fēn£)路

出線分别使用VLV22-50×4、VLV22-70×4電纜,其電纜與銅鋁接線鼻壓接後再用(yòng®)螺栓與配

電箱內接線樁頭連接。進入制證車間之前，先要穿上≥(shàng)防塵鞋套，車間門口就安放有自(♦zì)動

鞋套機。随後，筆者走進了一個兩端都有門的“小走廊”，“走廊”兩側的δ無數個小吹

風機”不斷對筆者“吹風”。這間“小"走廊”名為“風淋室”，“吹風機”是旋轉噴嘴

，能迅速清除附著在衣服上的灰塵、頭發、發屑等雜物。每一位工作人(r≤én)員和外來人員進

入潔淨室無塵車間之前，都要通過風淋間(j₩iān)“淨化”。風淋室的兩道門電子互鎖，可§(kě)以兼

起氣閘室的作用，阻止外界污染和未被淨化的'空氣進入潔淨區域。7空氣潔淨度經濟和科

技發達的國家和地區都有自己的‍空氣潔淨标準和規範标準，都規定了有關的潔淨度等級

，我國于1984年頒布《潔淨廠房設計規範》（GBJ73-84），1996年該規範♠進行了較大的

修改，1990年頒布《潔淨室施工及驗收規範》（JGJ71-90）以指導施工和驗收的重要文

件。

清潔要求

（1）清潔潔淨室內的牆時應使用潔淨室無塵布；

（2）用90%去離子水和10%的異丙醇配置清潔劑；

（3）使用已獲批準的潔淨室專用去污劑；

（4）每天都要檢查車間和整備間的(de )垃圾箱，并及時清走。

（5）每塊地闆都要吸塵。每次交接班時，都應在地圖上标明工作完成情況，

例如在哪結束從哪開始。

（6）清潔潔淨室的地面應使用專用拖把。

（7）在潔淨室裡吸塵應使用帶有高效過濾器的專用真空吸塵器。

（8）所有的門都需要檢查并擦幹

（9）吸完地以後再擦地。一周擦一次牆面。

（10）架空地闆下也要吸塵及擦拭。

（11）三個月擦一次架空地闆底下的柱子和支撐柱。

（12）工作時一定要記住，永遠是由上往下(x ià)擦，從離門最遠的地方向門的方向擦。

8風速影響

小粒徑粉塵的擴散作用(布朗運動)明顯，風速低了，氣流在過濾 材料中滞留的時間就長

一些，粉塵就有更多的機會撞擊障礙物，因此過濾效率就>高。經驗表明，對于高效過濾

器，風速減少一半，粉塵的透過率會降低近一個(g‌è)數量級(效率數值增加一個9)，風速增加

一倍，透過率會增加一個數量級(效率降低一個9)。與擴散的∏效果類似，當過濾材料帶靜

電時(駐極體材料)，粉塵在濾材中滞留的時間越長，被材料吸附的可(k₹ě)能性就越大。改變

風速，帶靜電材料的過濾效率會明顯改變。如果你知(βzhī)道材料上有靜電，進行空調系統設

計時就應該盡可能地減少通過每隻過濾器的風量。 ↑ 對于以慣性機理為主的大顆粒粉塵，

根據傳統理論，風速降低後，粉塵與纖維碰撞的幾率會減少，過濾效率會随之 降低。但

在實踐中這種影響并不明顯，因為風速小了，纖維對(©duì)粉塵的反彈力也小 了，粉塵更容易

被粘住。 風速高，阻力就大。如果過濾器的使↓用壽命以終阻力為依據，風速高，過濾器

的使用壽命就短。一般用戶很難實際觀察到風 速對過濾效率的影響 ，但觀察風速對阻力

的影響要容易得多。

對于高效空氣過濾器，氣流穿過濾材的速度一般在0.01～0.04m/≠s，在這個範圍內，過濾

器的阻力與過濾風量呈正比關系。例如，一隻484×484×220mm的≥高效過濾器，在額定風

量1000m3/h下的初阻力為250Pa，如果使用中的實際風量是500m3/h ，它的(d☆e)初阻力可降為

125Pa。對于空調箱中的一般通風用過濾器，氣流穿過濾材的速度在0.✘13～1.0m/s範圍內

，阻力與風量不再是線性關系，而是一條上揚的弧線 ，風量增加30%€ ，阻力可能會增加

若過 濾器阻力對你來說是 個非常重要的參數​(shù) ，你就要向過濾器供應商索要阻力曲線。
